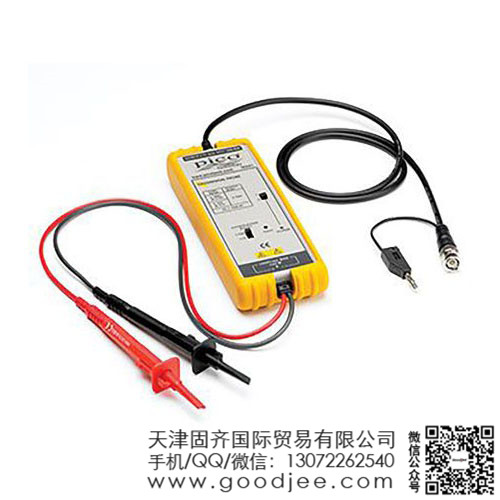

Pico 100MHz 700V 差分探头 TA043，10:1/100:1

Pico TA043 是有源差分探头，用于高达 ±700V（直流 + 峰值交流）的高共模电压测量应用。 它可获得更高速的信号，速度高达 100MHz。 此差分探头扩展标准单端输入示波器的功能，以通过安全准确的方法实现高电压差分测量。 应用包括在电源电路应用中执行安全测量，以及获得串行通信总线中的低速平衡差分信号。

宽带直流至 100MHz (–3 dB)
衰减 10:1/100:1
上升时间 3.5ns
精度 ±2%
每侧到地面的输入阻抗为 4MΩ ll 7pF
输入电压差分范围 (10:1) ±70V（直流 + 峰值交流）或 70V 有效值
输入电压差分范围 (100:1) ±700V（直流 + 峰值交流）或 500VRMS
共模范围 ±700V（直流 + 峰值交流）或 500VRMS（10:1 和 100:1）
绝对最大电压（差分或共模）1000V 有效值 III 类（10;1 和 100:1）
摆动（至 50 kΩ 负载）±7V
偏移（典型值）<±5mV
噪声（典型值）0.9mV 有效值
源阻抗（典型值）50Ω
CMRR（典型）85dB @ 50Hz;55dB @ 1MHz
环境工作温度 -10 至 +40°C
环境存储温度 -30 至 +70°C
电源要求：4 节 AA 电池或 6V 直流/200mA 电源适配器或调节 9V 直流/120mA 电源适配器
输入引线长度 30cm
BNC 引线长度 90cm
重量 500g
尺寸 202 x 83 x 38 mm
